為提高工作效率、更好的服務人民群眾，**單位將新建集遠程會議、研討、學習、交流、報告、演講等功能的現代智能化會議室。**單位大樓屬于新建大樓，大樓內部具有多個會議室為保障實現后續會議室與會議室之間的互聯互通功能，特為**單位設計了一套打破信息孤島的分布式控制系統。改造后的項目實現圖像聲音的快速、準確、高質切換，還要對系統設備進行集中控制。

傳統系統現狀分析

設備繁多

**單位大樓具備多個會議室等，若采用有傳統音頻解決方案，信號傳輸需要采用矩陣、信號延長器、信號放大器、拼接處理器。此設計設備繁多，施工不便，故障點較多，排查麻煩， 一旦出現問題可能會導致整個系統癱瘓。繁多的設備需要大量的控制軟件，操作繁瑣、控制不便。

多平臺不可對接

視頻會議系統作為會議的核心，為滿足日常工作以及視頻會議工作的需求，各種數據信息。

由于平臺眾多、數據復雜，現階段指揮中心音視頻系統尚不能直接對接各種平臺信息。

可擴展性差

原系統采用集中式控制，隨著計算機和通信技術的高速發展，新設備、新產品需要不斷接入到系統中，由于傳統音視頻設備限制，系統一旦建成擴容基本不可能，需要擴展解決方法只

能更換更大容量、更多接口的集中式設備。

2.2.4 信息孤島

各樓層會議室位于不同的樓層，信息互不相通，難以交互。（為后期實現樓與樓之間的互

聯互通做準備）

2.2.5 無法可視化

為保證整體會議設備正常進行，會議室操作中心保障員或控制中心人員，需實時了解設備運行狀況及控制效果，但設備不具備可視化功能，無法實現。

系統需求分析

整合資源，可視化管理

建設綜合管理平臺，整合各個會議室子系統信號，通過分布式管理平臺、將各類音視頻信號和信息數據的互聯互通、共享復用，集中展示、綜合指揮和統一調度，做到數據可視化、信號狀態可視化、控制可視化。

 去中心設計,安全穩定

為保障會議中心的安全性穩定性，新建的會議中心完全 IP 化、網絡化，與主機設備物理隔離。完全去中心化設計，任何一節點出現問題，不會影響其他節點的穩定運行。

 人機分離，統一管理

為不影響會議中心的正常工作，減少人力資源、提高工作效率。整合后調度中心在設計時需將電腦主機、數據服務器、監控平臺等放在機房機柜中，通一管理、統一維護。

 智能控制，提高效率

現代化的會議中心控制系統不僅要實現圖像與數據的準確快速切換，還要將會議中心中音視頻擴聲系統、音頻擴聲系統，遠程視頻系統，燈光系統，數字會討系統，環境效果等多方面中的聲、光、電進行集中管控。航視達分布式管理平臺采用智能化、可視化的管控技術，對會議中心個系統進行集中化管理，一鍵式操作，圖形化管理，最大限度的降低操作難度， 提高工作效率。

 冗余設計，擴容簡單

充分考慮到現通信技術的日新月異，新技術、新設備不斷的產生，大量新產品不斷接入指揮系統的需求，設計時交換機留有充足的余量，并布置好網線或者光纖，后期擴容只需增加節點即可。

建設目標

航視達利用現代的計算機技術、網絡技術、信息交換技術、圖像處理技術、音視頻傳輸技術，打造一套現代化的分布式音視頻線控系統，將個會議室信息統一收集到分布式系統中來， 匯聚多方資源，構建基礎支撐平臺，引接各類網系，實現網系融合、鏈路共享、平臺互通、集中調度和智能管控。

系統建成后能實現以下功能：

u  后續新建的 航視達分布式會議室資源統一接入到 航視達分布式系統中， 互聯互通，音視頻信號不僅可切換到本會議室，還可以切換到其他會議室電視；

• 能夠?qū)⒂脩舻母鞣N HDMI、VGA、DVI 等多種信號類型的直接接入，將視頻集成到 VCS 分布式管理平臺

• 顯示設備支持整屏、分屏、漫游、疊加顯示，通過拖拽的方式實現信號切換，信號可在顯示設備上任意縮放、疊加，單屏分割不少于 16 路，

• 支持所有視頻信號的實時預覽，切換后觀測到圖像在顯示器上的顯示模式、狀態，確保切換準確，快速；

• 支持包括電腦主機信號、監控系統、視頻會議系統等視頻信號的快速切換上屏。

• 支持音視頻分組功能，方便用戶對信號源分組歸類，提高工作效率；

• 支持預案管理，根據工作場景，對顯示系統保存多種預案，調用時先預覽調用畫面，再確認調用。

• 支持權限管理，多級權限設置，不同的權限的管理賬號可預覽、切換不同的信號；

• 支持定制化設計 UI 界面

方案對比選擇

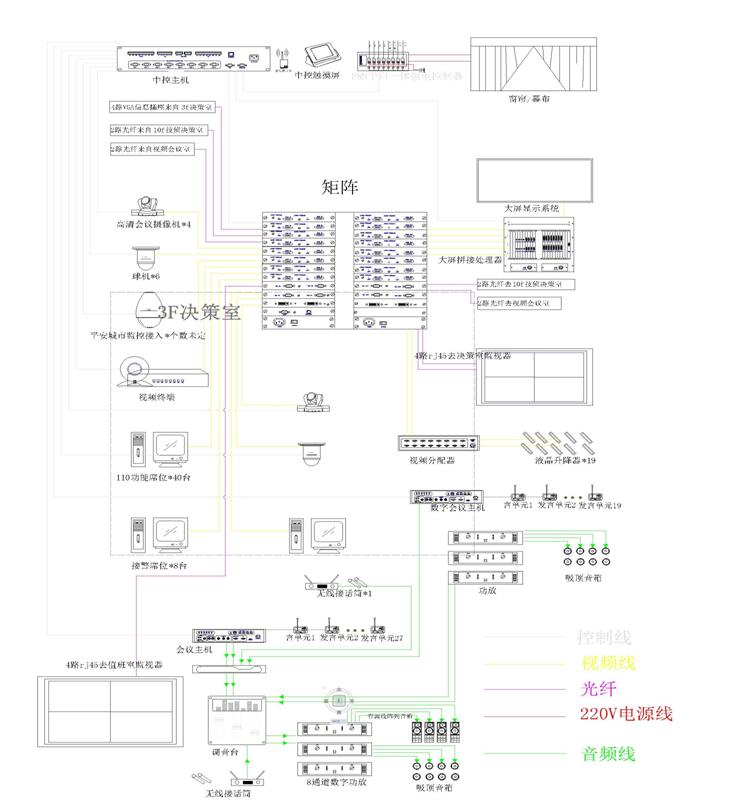

 傳統方案系統架構：

由此可看到傳統的方案中使用矩陣、LED 拼接處理器、視頻分配等傳輸設備，使用集中化控制，輸入信號通過視頻線連接到矩陣或拼接處理器輸入板卡，再通過視頻線輸出到對應顯示設備。會出現以下問題：

1、各種系統方案設備較多，接線復雜；

2、調試過程中，需要對接各種廠家設備，非常麻煩；

3、設備擴容很難實現，擴容基本相當于重建；

4、信息孤島，不能實現互聯互通；

5、一旦設備一個設備發生故障，系統就會癱瘓；

6、操作軟件較多，操作麻煩；

7、無法實現可視化預覽、回顯、操作。

航視達分布式系統：

（1）網絡化、IP 化設計

以網絡交換機為核心，只需布置網線，將各種類型的音視頻信號進行獨立的網絡化、數字化編碼、傳輸并進行解碼顯示，從根本上解決了傳統方案的信號噪聲干擾、遠距離傳輸衰減、信號質量下降等技術難點；分布式、節點化的軟硬件設計，使得系統系能和穩定性都大幅提高；

（2）廣泛的信號類型接入

支持 HDMI、DVI、VGA、SDI 等信號類型的接入，幾乎涵蓋市面所有信號類型

（3）超強的信號處理能力

支持畫面整屏、漫游、疊加、開窗等顯示模式，可任意縮放、漫游、移動操作，單節點最高可支持 3840*2160@60Hz 輸出，單屏可顯示 64 路畫面

（4）人性化的 UI 界面設計

基于 C/S 架構設計，信號視頻可視化，增加了信號的反饋性，減少了控制的失誤率?？蓪?shí)時預覽接入系統中的所有視頻信號，可開設多個顯示終端回顯窗口，回顯內容和大屏內容同步。大屏布局實時顯示，系統采用人性化的操作界面，所有操作基于圖形化、觸摸拖拽式操作，達到人機交互功能，可采用多點觸控的方式，實現對信號窗口的放大、縮小、移動、關閉，在控制的同時可實現所見即所得。系統狀態等信息都能及時反饋到控制界面上，使以往復雜的操控變得簡單和直觀；

（5）分布式架構，靈活布置

分散化布置，將節點就近放在信號源和顯示端附近，視頻線連接；降低布線成本，減少線材焊接失誤率，提高圖像傳輸質量。

（6）穩定的系統架構

任一節點的損壞，不會影響到整個系統的運行，更換損壞節點只需一分鐘就能完成，最大限度的減少設備損壞帶來的損失；

（7）強大的中控功能

節點自帶 232、485、IR、IO、弱繼電器接口，就近控制受控設備，布線十分簡單，通過VCS 分布式管理平臺對音視頻擴聲系統、音頻擴聲系統，遠程視頻系統，燈光系統，數字會討系統，環境效果等多方面中的聲、光、電進行集中管控。包括圖像切換、音量調節、攝像機轉動、窗簾升降、燈光亮度等。

（8）打破信息孤島，資源共享

通過網線連接，所有節點處于一個網內，接入系統的信號可實現跨區域、跨平臺、跨部門資源共享，互聯互通；

（9）擴充方便

只需增加節點數量和網絡的連接，就能實現本系統自身升級和增加其它子系統，滿足指揮中心日益增加的信息量，與時俱進。

（10）權限劃分

可設置多級權限管理，登錄賬號、密碼可預覽本級權限的視頻信號，只能向權限內的顯示設備切換信號

（11）遠程桌面，人機分離

電腦主機信號統一放在機房?jī)?nèi)管理，工位上只需放置顯示器、鍵鼠，即可遠程操作，電腦主機信號。

（12）操作簡單

人性化設計操作界面，做大操作最簡化，傻瓜式操作，無需培訓直接上手。

航視達分布式系統與傳統集中式方案對比：

航視達

建設方案

本系統利用 航視達分布式坐席管理系統、顯控系統將以數字化、網絡化、可視化為手段，以完善功能滿足需求為目標，將其設計為現代化視頻會議系統。

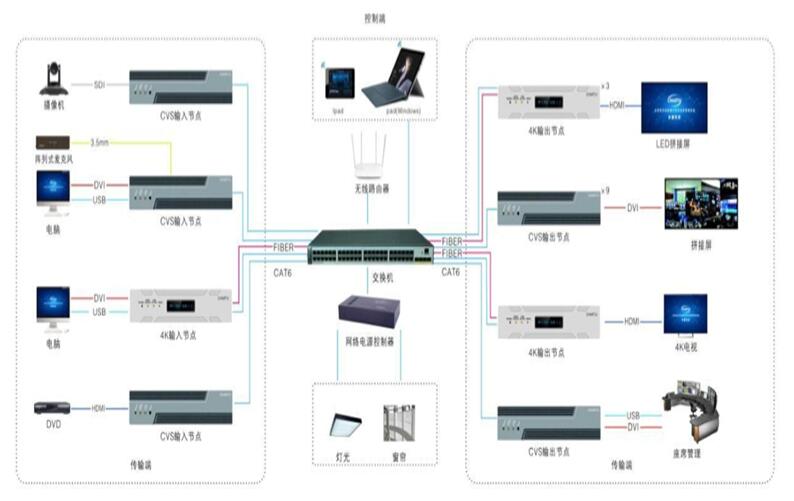

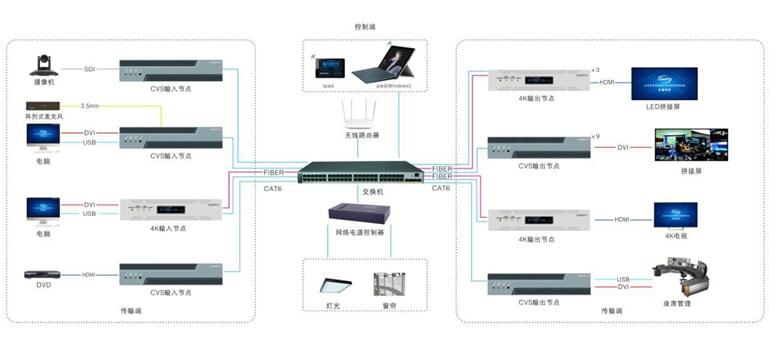

整體架構圖：

3.3.1 信號采集系統

視頻會議圖像：視頻會議是本次項目改造的核心，本系統主要采集各會議室的視頻會議圖像， 將視頻會議圖像采集到 VCS 分布式系統中，系統內容不限路數的切換到本地顯示器上，或其他樓層的會議顯示設備。

外接信息點信號采集：一層會議室、多功能會議室、會商室、圖控中心每個會議室可以放置一個桌插或墻插，以供筆記本信號的接入、U 盤信息的接入，方便視頻會議的過程中，傳送雙流信號。

攝像機圖像采集：圖像采集是視頻會議的關鍵，攝像機圖像實時采集會議室的人員圖像，會議室環境圖像，通過 VCS 系統切換到視頻會是終端，或本地顯示設備。

所有的信息采集點及攝像機數據信號通過視頻線連接 VCS 分布式輸入節點，VCS 分布式輸入節點再通過網線連接到交換機上，接入到系統中的圖像經過科學采集、重新編碼，通過分布式管理平臺對圖像狀態進行實時監測，所有的信號打破空間限制，互聯互通，各會議室的視頻源通過操作平板以拖拽的方式，切換到本地顯示器上，也可切換到其會議室顯示設備上以供多方觀看、討論。

3.3.2 顯示系統簡介

顯示系統主要包括各會議室電視機、投影機、圖控中心拼接屏以及各會議室視頻會議室終端、錄播系統。

通過操作 VCS 分布式管理平臺自動識別預覽接入系統中的所有輸入視頻信號，包括計算機信號、攝像信號、外接信息點信號等。以拖拽的方式，將信號切換上屏，可任意開窗、縮放、疊加、漫游、跨屏等。

在 VCS 管理平臺上可對視頻源進行實時預覽，分區管理，分組管理，方便切換。

可設置根據不同的工作場景設置多種預案模式，一鍵保存，再調用時，可提前預覽到預案畫面，無誤后，再確認切換。支持用戶可自行操作平板，上傳 logo。

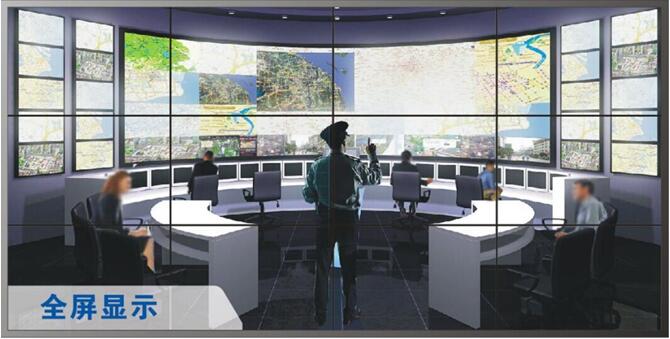

整屏顯示

系統中的任意一路輸入信號可實現整屏顯示，整塊電視或 2*2 液晶拼接屏顯示一張完整的圖像，通過整屏顯示用戶可實現對局部重點區域信號實現重點監控的目的。

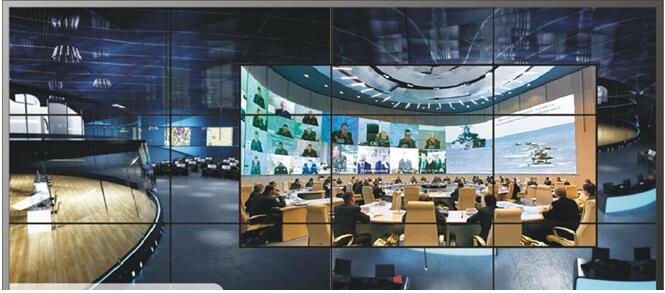

圖像漫游

航視達 圖形圖像可視化管理平臺可實現拼接漫游的效果。

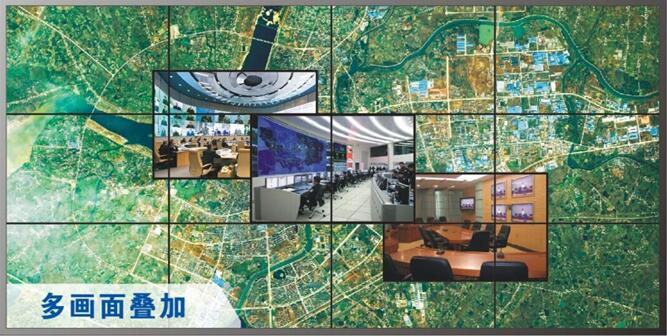

圖像疊加

支持多畫面疊加，用戶可根據需要在任意顯示畫面上疊加顯示其它畫面。

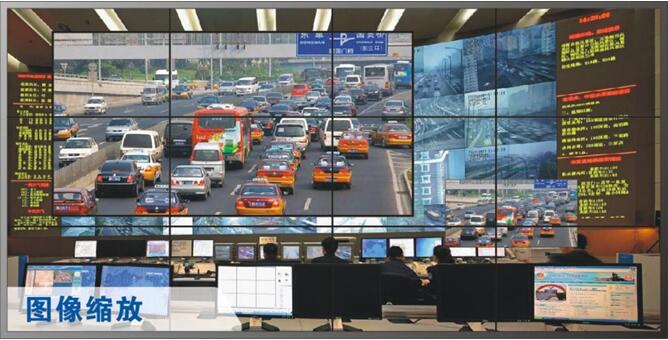

 圖像縮放

航視達 圖形圖像可視化管理平臺支持多點觸控可實現顯示畫面的任意拉伸縮放， 用戶可根據需要任意調節，拉伸縮放之后的圖像不會失真。

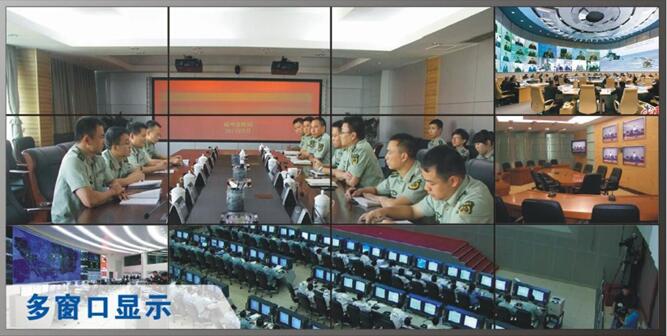

多窗口顯示

支持任意開窗，用戶可以根據自己的需求，來選擇開窗數量和布局。

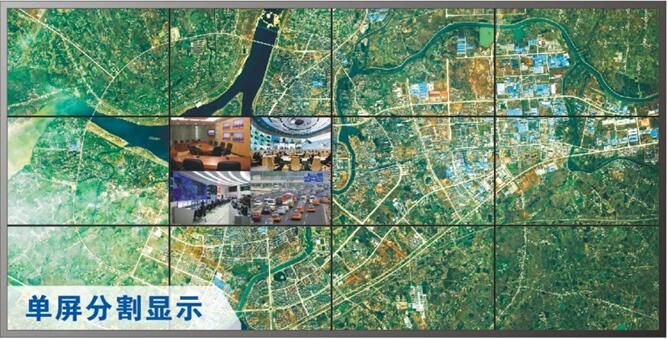

畫面分割顯示

支持畫面的任意分割顯示，用戶可根據需要在單屏幕上任意分割顯示多個畫面信號，從而增加了信號源上墻顯示的數量。

控制系統簡介

監控人員通過 VCS 分布式管理平臺對音視頻擴聲系統、音頻擴聲系統，遠程視頻系統，燈光系統，數字會討系統，環境效果等多方面中的聲、光、電進行集中管控。包括圖像切換、音量調節、攝像機轉動、窗簾升降、燈光亮度等。航視達 VCS 分布式管理平臺采用智能化、可視化的管控技術，對指揮中心個系統進行集中化管理，一鍵式操作，圖形化管理，最大限度的降低操作難度，提高工作效率。

VCS 分布式節點自帶中控功能，每個節點可獨立當做中控使用。無需搭配中控主機、邏輯指令運算單元等外部控制設備。節點配置一個 232 接口、一個 485 接口、一個 IR 發送、一個IR 接收滿足對周邊設備的控制。

每個訓練室配置一套會議系統、擴聲系統，通過 VCS 分布式管理系統，對擴聲系統音量大小進行調節。

VCS 管理平臺控制視頻會議終端的開關機、撥號、呼叫等，攝像機云臺轉動、焦距調節、場景保存調用，投影機開關機、音量調節等。

每個會議室配置一個平板，既可以單獨控制本會議室視頻切換、環境調節，也可開放權限對其他訓練室進行控制。

產品配置參數依據

1、每路視頻會議輸、攝像機輸入、桌插、墻插、配置 1 個分布式輸入節點；

2、每路視頻會議輸入、電視、投影機配置 1 個分布式輸出節點；

3、每個會議室可實現獨控，也可以在圖控中心進行集控。如果進行獨控，每個會議室配置一臺路由器、實現 WIFI 覆蓋，平板在 WiFi 覆蓋區，均可對系統進行控制。

4、分布式節點通過交換機傳輸數據每個節點占用一個網口，單路帶寬 8M 左右，每個會議室配置一臺 16 口千兆交換機，總共多個會議室組成一個網絡。[48 口交換機改成 24 口交換機， 系統圖對應改變]

5、音頻信號經過分布式系統傳輸進入音頻處理器系統，由音頻處理系統進行分組，模式調用， 各個會議室可以互聯互通，即時對講控制。

優勢功能解讀

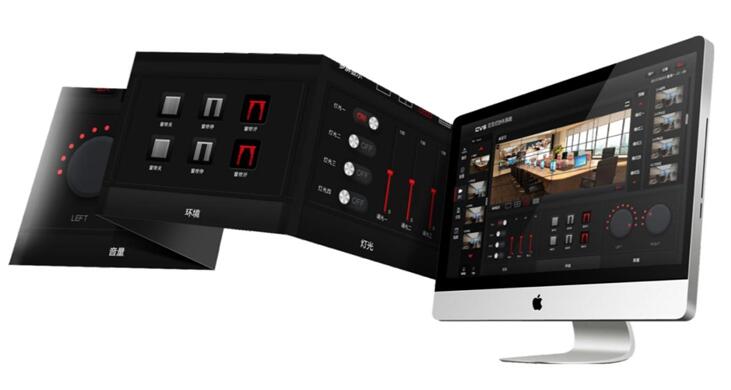

可視化操作管理

傳統的控制與管理通常是單項數據通信的，觸控端發出管理數據到被控設備，被控設備有沒有執行或執行的情況如何，對于觸控端是不清楚的。這樣的系統根本就不可靠，不安全。VCS分布式可視化交互協作管理平臺為觸控端和被控設備之間提供可靠的網絡連接，并且在觸控端可以實時的看到被控設備的控制狀態和工作環境狀況。反饋的形態可以是文字顯示，按鍵狀態， 圖像顯示，視頻監測等，更直觀的實現人機之間的交互。

系統具備和室內傳感器兼容對接的特性，可以配合溫度，濕度傳感設備實現對室內環境的自動調控，并且可以在觸控端實時監測到當前溫濕度的數據。配合對接煙感報警，保證室內安全，當有報警時可以自動切斷室內設備電路，實現報警聯動的效果。

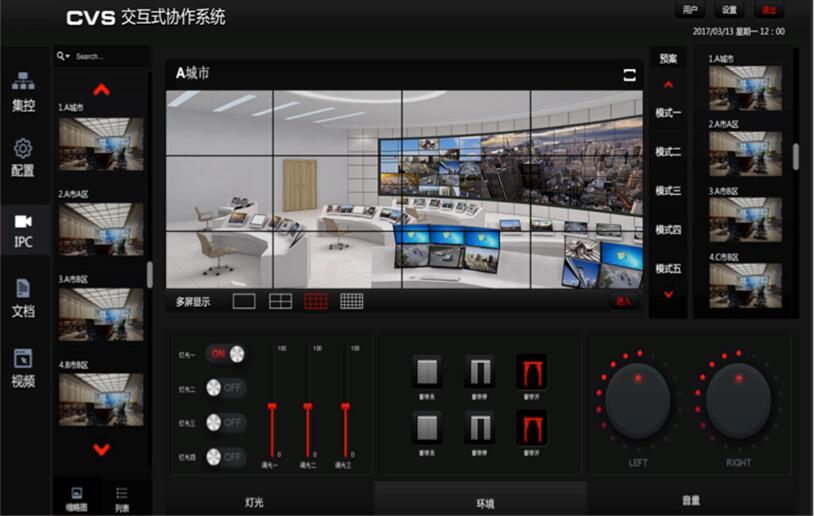

平臺全面實現可視化操作，輸入信號實時預覽，輸出作態實時反饋，輸入視頻可拖拽分發到大屏拼接顯示，也可以拖拽到錄播窗口啟動錄制，還可以分享到無紙化會議終端輔助討論。各操作可一鍵保存預案庫，需要時一鍵調用。

互聯互通

整個系統中的工控機信號、視頻會議信號、錄播系統信號等，全部連接到 VCS 分布式系統中，打破信息孤島，整個指揮大廳內資源共享，任意工位電腦公共操作鼠標鍵盤，獲取任意視頻信號。

未來的擴建中，可將其他指揮中心、辦公室、會議室等接入系統，只需將其他會議室中的交換機級聯到本地交換機中，形成一個網絡即可實現會議室之間的互聯互通。通過，可實現跨樓層、跨區域的互聯互通。

未來的擴建中，可將其他指揮中心、辦公室、會議室等接入系統，只需將其他會議室中的交換機級聯到本地交換機中，形成一個網絡即可實現會議室之間的互聯互通。通過，可實現跨樓層、跨區域的互聯互通。

中控功能

本系統在每個節點配置相關的網絡音視頻接口設備確保音視頻信號的連接，同時每個接口機都具備可編程控制接口（RS-232，RS-485，IR 紅外）實現對周邊設備的控制。每個模塊的控制屬于可獨立工作，意味著期中一個模塊控制故障不會影響到整個系統的運行，只需處理故障節點即可，確保了整個系統的穩定運行，同時也方便系統維護。

管理平臺同時具備有可編程中控系統的功能，可對每個節點的設備進行分類控制和可視化監測。通過編程來實現對周邊聲、光、電、視頻的智能化操控，對于市場上第三方的設備（其他品牌的視頻會議、音頻處理、大屏、投影等）也可以進行完美的對接。配合周邊的傳感器實現對溫度，濕度，光照，煙霧，PM2.5 數據的實時監測。支持 Android 或 IOS 或 WINDOWS 觸控平板對各節點進行控制管理。

IPC 攝像機接入

本系統支持市面上全品牌IP 攝像機接入，IPC 攝像機通過網線連接到到交換機，利用 VCS 分布式管理系統，自動解出 IPC 視頻圖像，并在 VCS 管理平臺上顯示，支持至少 120 路分發。

4k信號接入

隨著音視頻技術、圖像顯示技術的發展，4K 技術的不斷普及，無論是指揮中心、監控中心、會議室、展覽館等實際應用場所中，都需要接入 4K 信號，長圖科技走在技術發展的前沿，節點支持 3840*2160@60Hz 實時編碼傳輸。

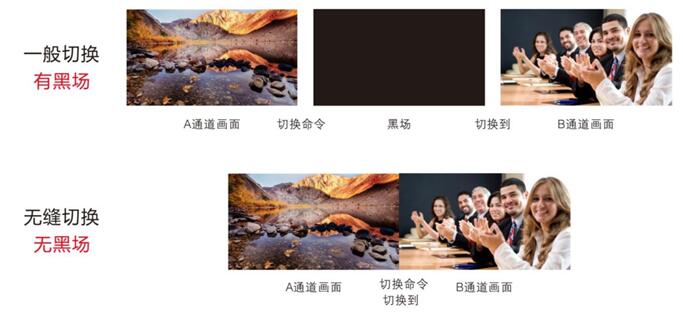

無縫切換

    航視達的 VCS 分布式可視化協作管理平臺支持無縫實時切換功能（圖像切換間隔無黑場出現），設備內部硬件的高清信號處理機制，從原理上確保了單個或多個信號進行切換時沒有黑場間隔困擾。高清信號切換間隔只有人眼無法察覺的幀數時長，切換間隔將已經達到實時、無縫。

音視頻隔離

可在接入系統內的 IPAD 或控制電腦上，音視頻隔離控制，音視頻可同步切換，也可將音視頻分離，將音頻切換到指定節點輸出，并可調節節點音頻。

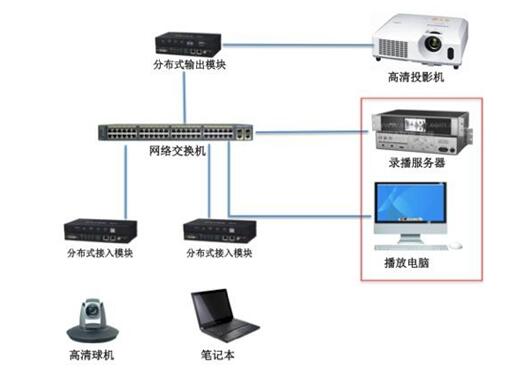

高清錄播

分布式交互系統可以直接以網絡數據流的格式和會議錄播服務器對接實現對會議內容的錄制和播放等服務，與傳統的解決方案相比，簡化了對接流程，系統兼容性更強更穩定

POE 供電

 航視達 VCS 分布式系統支持 POE 供電與外部供電技術。在確?，F(xiàn)有結構化布線安全的同時保證現有網絡的正常運作，最大限度地降低成本。

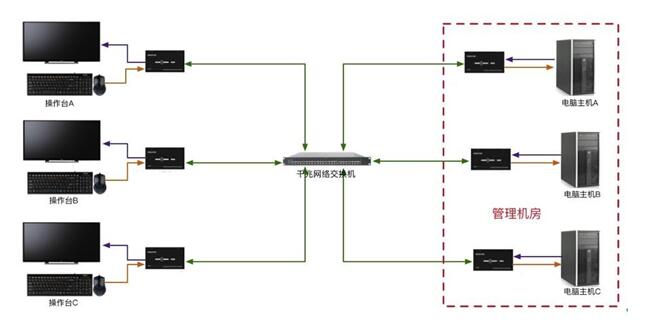

KVM 協作管理

    VCS 分布式可視化協作管理平臺支持網絡 KVM 管理功能，滿足用戶一臺操作端管理多臺主機，多臺操作端對多臺主機的需求，同時操作端和主機硬件上的數據隔離，便于主機統一管理的同時提高系統數據的安全性，保密性。特別是對于公安、邊防、軍警機房或數據中心的空間及信息環境能創造廣大的效益，不但能降低能源消耗、節省機架與機房空間，還能避免多余的鍵盤、顯示器與鼠標所造成的雜亂。

  VCS 分布式可視化協作管理平臺支持網絡 KVM 管理功能，支持 OSD 快捷鍵操作，可直接跨屏漫游操作。

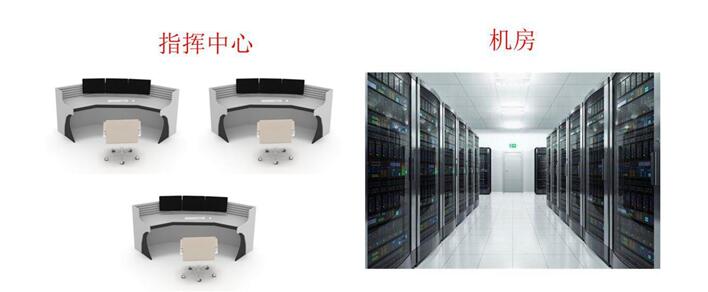

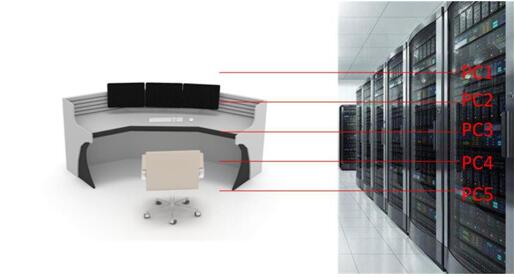

人機分離：傳統的音視頻解決方案中，將電腦主機放在工位坐席桌下面，占用較大空間， 散熱、噪音較大，維護不便，當一個工位需要處理多臺電腦信號時，會造成空間不夠等問題。

VCS 分布式系統，人機分離，將電腦主機等信號源，放置在機房統一管理、統一維護，日常維護不影響正常工作，后期擴容只需簡單的增加網口和節點。工作人員只在坐席只需敲擊快捷鍵即可快速、準確的調取信號，

一人多機：在應急指揮中，往往一個工作人員需要操作數據主機、視頻圖像服務器、文件處理主機等多臺主機信號，若將主機全部放置在工位，不僅空間不夠，管理不便。VCS 分布式系統，一個坐席可通過熱鍵獲取機房?jī)?nèi)多臺電腦主機信號。

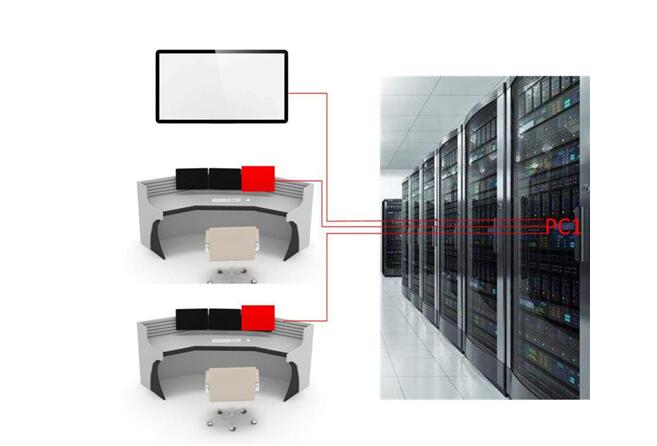

    一機多屏：在指揮中心的實際應用，需要多個席位的操作人員，共同獲取一個主機信號， 并且實現信號切換到顯示器上實時顯示，傳統的解決方案中是不能實現的，VCS 分布式系統中， 將電腦主機視頻信號和 USB 信號接入到 VCS 分布式輸出節點上，再通過網線接到交換機上， 即可實現資源共享，多席位可共同操控相同的電腦主機信號，并切換上屏。

分級權限：根據實際實際需求設置不同權限，每個工作人員只可操作自己權限內的電腦主機。本設計中指揮大廳每排為一組，設置一個組長，組長可操作組內所有電腦主機信號，小組成員只各操作自己所屬的電腦主機。指揮大廳領導使用 admin 賬號，擁有超級權限，可操作大廳內所有電腦。

一鍵調取：操作鼠標快捷鍵，1 秒內快速獲取所屬權限內電腦主機信號，并可對其進行操作。

跨屏漫游：本系統中，一個操作員面前放置兩臺顯示器，一套鍵盤、鼠標，當鼠標移動對應顯示器上時，便可操控當前電腦主機。示意如下：

某席位放置六臺顯示器，當鼠標移動到 1 號屏幕上時，操作員便可操作 1 號屏幕畫面對應的電腦主機；當鼠標右移到 2 號屏幕，可操作 2 號屏幕畫面對應的電腦主機，同理可操作其他屏幕對應畫面的電腦主機。單坐席漫游數量不受限制。

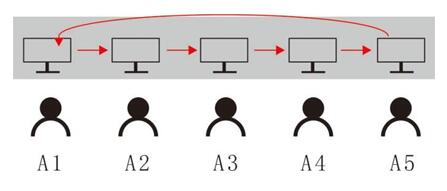

坐席協作：系統中的所有信息互聯互通，資源共享，坐席之間可進行信息交互。例如： 當 A 組組長 A1 街道上級任務后，A1 操作熱鍵將任務分給 A2 進行數據分析，A2 分析完畢操作熱鍵將信號切給 A3 起草文件    最終由 A5 完成任務，交給組長 A1。整個過程中，只需要操作鍵盤快捷鍵即可快速、準確的完成任務的遞交、信息的交互。信息不僅在組內可進行交互， 跨組、跨部門、跨區域均可實現。

5.11 光網雙備

航視達 VCS 分布式節點，支持光交換與網交換，無縫切換傳輸鏈路，最大限度的降低外部因素對系統的影響，保證系統的穩定性、安全性。

5.12 可視對講

傳統的指揮中心系統方案中，當部門人員之間需要通話、或者重大案情發生時領導急需了解情況時，需要借助電話或者視頻會議系統與一線操作人員進行溝通，操作麻煩，效率低。航視達 VCS 分布式節點內集成視頻會議功能。只需將高清攝像機視頻線、會議發言單元網線連接到分布式節點，接入系統，一鍵操作即可實現可視對講，可傳遞視頻圖像、語音、文檔等，布線簡單、操作方面。
